Pneumatic Flanged Metal Seated Butterfly Valve

Pilari pneumatic flanged logam seated klep kukupu? Lajeng naha henteu milih Waits! Kami produsén klep ageung sareng markas global di Wenzhou, Cina, ngahijikeun desain, produksi sareng penjualan, sareng tiasa nyayogikeun anjeun jasa komprehensif sareng dukungan profésional. klep ieu bisa dipaké dina rupa-rupa industri, kaasup tapi teu diwatesan ku baja, listrik, minyak bumi, rékayasa drainase, jsb.

Kirim Pananya

Panjelasan Produk

Pneumatic flanged logam seated klep kukupu mangrupakeun klep anu pisan canggih ti pilihan bahan baku pikeun desain jeung manufaktur. Ieu mangrupa klep nyimpen-énergi kalawan umur layanan rélatif panjang. klep diwangun ku komponén utama kayaning awak klep, piring kukupu, ring sealing, mékanisme transmisi, jsb Ieu adopts dua diménsi atawa tilu diménsi design prinsip saendeng jeung nerapkeun téhnologi processing anyar kayaning sealing elastis atawa teuas tur lemes multi- sealing lapisan.

Dina hal kinerja, klep kukupu ieu torsi operasi leutik, résistansi korosi, résistansi suhu luhur, résistansi ngagem, adaptability kana tipena béda média, kinerja dipercaya sakabéh, leuwih efisien sarta merenah.

Standar Palaksanaan

Design standards	API 609, AWWA C504, EN 593
Standar flange	ASME B 16.5, ASME B16.47, EN 1092-1, GOST 54432, JIS 2220
Métode sambungan	RF,
Nguji jeung narima	API 598, EN 12266-1, ISO 5208
Panjang struktural	API 609, ASME B16.10, EN 558, ISO 5752
Tingkat tekanan sareng suhu	ASME B16.34,
Standar leakage low	ISO 15848-1, API 622
Desain anti korosi	NACE MR 0103, NACE MR 0175

Aplikasi

Ukuran	NPS 3″ ~ NPS 120″ DN80~ DN3000
Rentang tekanan	CL150~CL1500 PN6~ PN250
Rentang suhu	；-196°C ~ +600°C
Application range	Ketok cai, kokotor, konstruksi, minyak bumi, industri kimia, kadaharan, ubar, tékstil, listrik, shipbuilding, metallurgy, sistem énergi, jsb.
Drive mode	Turbin, pneumatik, listrik
Awak klep	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
plat klep	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
korsi klep	13Cr/SS304/SS316/+Grapit+PTFE+STL
Batang klep	F6A, F304, F316, 17-4PH, F51, F53, Monel K500...
Nut batang klep	Alloy tambaga
Bungkusan	Grafit fleksibel, grafit asbés packing, polytetrafluoroethylene ...

Fitur kinerja

1. Pneumatic flanged logam seated klep kukupu relatif leutik tur lampu, fléksibel tur kuli-nyimpen mun beroperasi.

2. klep ieu mastikeun dilaksanakeun luyu jeung sagala rupa standar, striving pikeun pagelaran sealing dipercaya.

3. Dina kinerja fungsi utama, ciri aliran anu alus, mastikeun fungsi adjustment utama.

4. The eccentric principle is applied to the design, and the sealing surface is almost zero wear.

5. Cai mibanda rupa-rupa aplikasi tur bisa dipaké dina industri béda. Bisa adaptasi jeung pipelines rupa kaayaan gawé kayaning hawa béda, sasmita, sarta korosi. Média utama anu bisa dipaké nyaéta cai, uap, minyak, hawa, gas, jsb.

6. Awak klep jeung korsi klep tina klep anu nyambungkeun bagian, sarta lapisan permukaan sealing dijieunna tina surfacing panas-tahan jeung bahan alloy tahan korosi.

7. Regarding the three-eccentric principle in the valve, the center line of the shaft deviates from the center line of the sealing surface, the center line of the shaft slightly deviates from the center line of the pipeline, and the center line of the valve body sealing surface (oblique cone) forms an angle with the center line of the pipeline.

8. Aya sababaraha lapisan cingcin sealing dibereskeun dina plat klep, nu toleran ka hawa tinggi na teu boga gesekan nalika muka jeung nutup. Nalika ditutup, sakumaha torsi mékanisme transmisi naek, segel ieu katembong. Aplikasi tina lambaran logam laminated lemes sareng teuas ogé bisa mastikeun yén sealing klep teu kapangaruhan ku suhu jeung parobahan lingkungan.

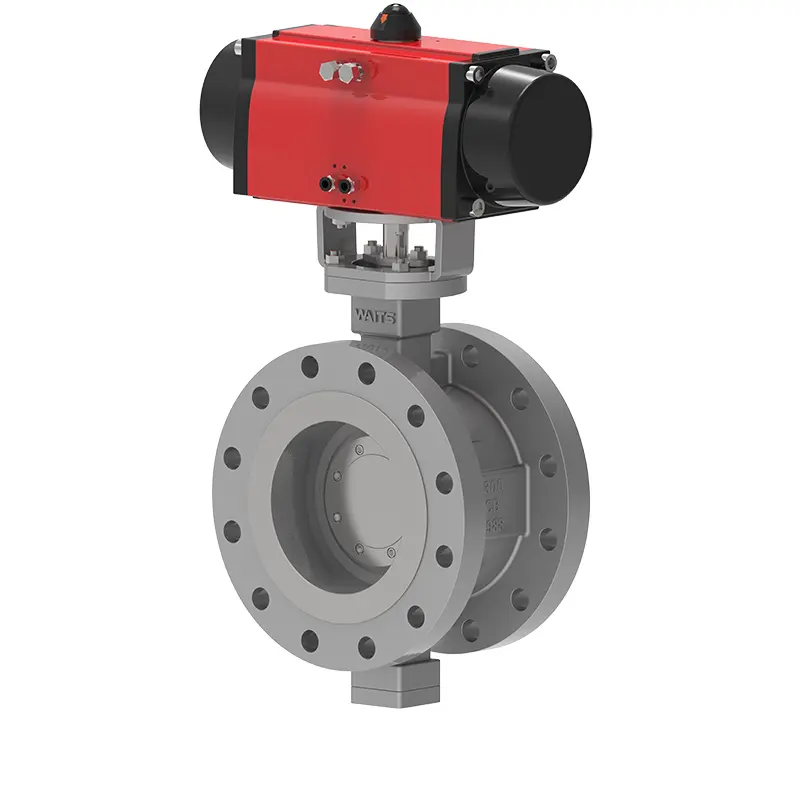

Pneumatic Flanged Metal Seated Butterfly Valve
