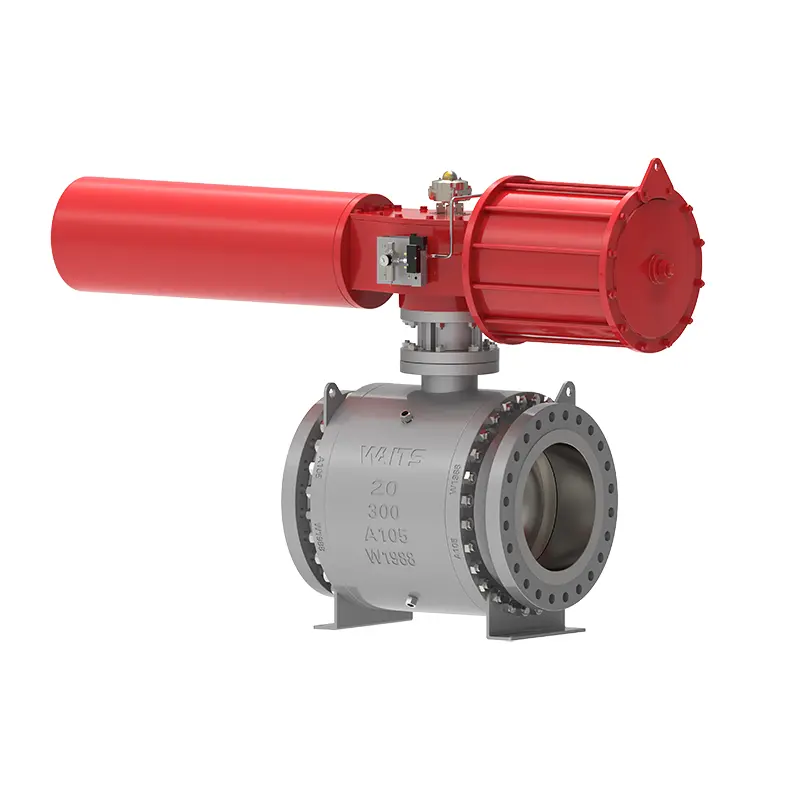

Trunnion Ball klep

Waits Valve, kalayan garis produksi lengkepna, tiasa nyayogikeun anjeun produk klep bal trunnion. Kami gaduh pangalaman anu beunghar dina desain klep sareng manufaktur, negeskeun kualitas produk sareng jasa anu aya hubunganana, harga produk preferensial sareng pangiriman tepat waktu. Urang pinuh mertimbangkeun aplikasi béda jeung ngadopsi standar manufaktur béda, kayaning API6D / ISO17292 / BS5351, jsb.

Kirim Pananya

Panjelasan Produk

Klep bola Trunnion mangrupikeun klep bal baja, anu dirarancang sareng diproduksi kalayan merhatikeun kinerja sareng kahirupan umum anu dianggo. Awak klep dijalin ku bahan kualitas luhur, balna dipasang, sareng flange tengah sareng beuheung diikat. Korsi klep hulu sareng hilir mangrupikeun épék piston tunggal, fungsi DBB. Dina waktos anu sami, aya tilu struktur pikeun segel antara korsi klep sareng bal:

1. Struktur segel lemes tradisional;

2. Struktur segel ring Triangular;

3. Struktur segel teuas.

Standar Palaksanaan

Standar desain	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Standar flange	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Métode sambungan	RF, RTJ, BW
Nguji jeung narima	API598, API 6D, BS12569;
Panjang struktural	ASME B16.10, BS 558, BS12982, ISO 5752;
Tingkat tekanan sareng suhu	ASME B16.34,
syarat panyalindungan seuneu	API6FA API607
Low leakage standards	ISO 15848-1, API 622
Anti-corrosion design	NACE MR 0103, NACE MR 0175

Application

Ukuran	NPS 1" ~ 60" DN25~DN1500
Rentang tekanan	Kelas 150 ~ 2500 PN10-PN420
Rentang suhu	-196 ℃ ~ + 260 ℃
Rentang aplikasi	Ketok cai, kokotor, konstruksi, minyak bumi, industri kimia, kadaharan, ubar, tékstil, listrik, shipbuilding, metallurgy, sistem énergi, jsb.
Modeu nyetir	Turbin, pneumatik, listrik
Valve body	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Bal	Lingkup: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
ring rojongan korsi klep	ring rojongan korsi: CS + ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Selapkeun korsi klep	PTFE, RPTFE, Nilon, Devlon, ngintip
Batang klep	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Fitur kinerja

1. The klep bobot dirancang pikeun nyegah klep bobot ti keur ejected tina awak klep alatan operasi bener.
2. The trunnion bal klep ngabogaan alat fireproof tur anti statik.
3. Darurat sealing palabuhan suntik gajih dirancang dina segel korsi klep jeung segel bobot klep. sealing normal teu ngandelkeun sealing gajih. Nalika permukaan sealing ruksak sarta ngabalukarkeun leakage, sealing gajih bisa nyuntik pikeun perbaikan darurat. Unggal port suntik gajih dilengkepan klep suntik gajih sareng klep saarah anu dipasang.
4. A klep solokan dipasang dina posisi panghandapna awak klep pikeun curhat jeung solokan rohangan klep; a klep curhat dipasang dina bagean luhur awak klep pikeun curhat jeung ngabersihan rohangan klep online. The klep solokan jeung klep curhat tiasa klep isolasi atawa mendi ngurangan husus pikeun mastikeun kaamanan, reliabilitas jeung genah.
5. Hal ieu dilengkepan pelat sambungan nu bisa cocog rupa alat drive, kaasup handles, gears cacing, listrik, pneumatic, beungkeut gas-cair, beungkeut elektro-hidrolik, jsb.
6. The klep kalawan tungtung dilas bisa nyaluyukeun bahan tungtung klep (bagian transisi) nurutkeun kelas bahan pipa pamaké pikeun mastikeun adaptability na weldability tina kakuatan bahan. Pikeun valves kalawan leungeun baju dina duanana tungtung, panjang leungeun baju bisa mastikeun yén operasi las dina situs teu mangaruhan bahan sealing.
7. Desain dikubur. Pikeun klep anu dikubur, batang klep dipanjangkeun dumasar kana kabutuhan proyék pikeun ngagampangkeun operasi di luhur taneuh, sareng suntikan gajih anu cocog, pembuangan limbah sareng alat venting dipanjangkeun tina pipa ka taneuh. Jangkungna klep dikubur sarta diangkat disadiakeun ku nasabah.

Trunnion Ball Valve
