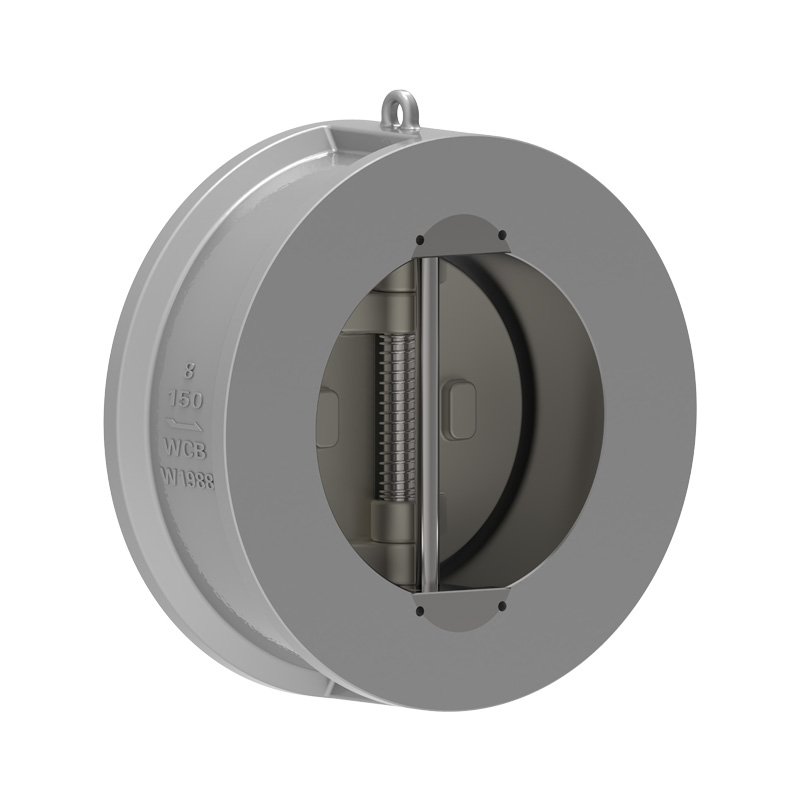

Lemes Seal Dual Plate Cék klep

Anjeun tiasa yakin pikeun milih klep cek plat ganda segel lemes anu diproduksi ku Waits. Salaku supplier klep kalayan garis produksi lengkep, produk urang téh kacida customizable. Dina watesan sealing, urang tiasa gaduh rupa-rupa bentuk sealing kayaning NBR, EPDM, Hypalon, FKM, jsb, nu bisa ngaropéa nurutkeun pangabutuh anjeun sarta minuhan standar béda kayaning API / DIN / JIS.

Kirim Pananya

Panjelasan Produk

Piring kukupu tina klep cek plat ganda segel lemes dua semicircles, kalawan disc spring-sarat ditunda dina pin nangtung sentral.
Nalika klep dibuka, gaya gabungan tina cairan aya di tengah permukaan disc sealing, sarta titik aksi gaya rojongan spring nu meta salaku réaksi ayana di puseur beungeut disc, jadi nu akar disc dibuka heula. Ieu ngahindarkeun ngagem permukaan sealing anu lumangsung nalika disc dibuka dina klep konvensional heubeul, sarta ngaronjatkeun durability tina segel klep.
Nalika laju aliran slows turun, dina aksi gaya réaksi spring torsion, disc laun ngadeukeutan korsi klep sarta asup kana tahap nutup slow klep nu. Nalika cairan ngalir deui, gaya na on disc jeung gaya réaksi spring torsion bakal gawé bareng, sarta nutup disc bakal ningkat sasuai, asup kana tahap nutup gancang. Tujuan desain ieu nyaéta pikeun ngirangan fenomena palu cai, ngirangan cilaka palu cai, sareng langkung saé manjangkeun umur jasa. Nalika nutup, titik gaya cinyusu ngabalukarkeun luhureun disc nutup heula, nyegah akar ti biting sarta ngaronjatkeun durability permukaan klep sealing.

Standar Palaksanaan

Standar desain	API594, API6D, ASME B16.34
Standar flange	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Métode sambungan	Jenis Wafer, Tipe Flange, Lug Typt,
Testing and acceptance	API598, API 6D,
Panjang struktural	API594, API6D, DIN3202
Tingkat tekanan sareng suhu	ASME B16.34

Application

Ukuran	NPS 2”~ NPS 60″ DN50 ~ DN1500
Rentang tekanan	CL125 ~CL150 PN10~ PN16
Rentang suhu	；-20-150
Rentang aplikasi	Éta cocog pikeun sagala rupa média sapertos cai, minyak uap, asam nitrat, asam asétat, média pangoksidasi anu kuat, jsb.
Awak klep	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，，
plat klep	Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
korsi klep	NBR,EPDM,FKM...
Batang klep	A182 F6a,17-4PH，F304 F316, F51, ...

Fitur kinerja

1. The components of the soft seal dual plate check valve include the valve body, valve disc, valve shaft, spring and other parts, which are connected by clamping type and have a compact structure.
2. Piring kukupu tina klep dijieunna tina dua satengah buleudan sarta kapaksa balik ku cinyusu. Beungeut sealing bisa dijieun tina bahan tahan maké surfacing dina awak atawa dijejeran ku karét. Mibanda rupa-rupa kagunaan jeung sealing dipercaya.
3. Cakram klep ngabogaan stroke nutup pondok tur spring-sarat, kalawan aksi sénsitip sarta speed nutup gancang, nu nyata ngurangan palu cai.
4. Kusabab segel lemes dual plat dipariksa klep boga struktur kompak, ukuranana leutik, beurat lampu, sarta instalasi gampang, éta cocog pikeun pamakéan dina situasi dimana spasi instalasi diwatesan. Ieu bisa dipaké dina pipa horizontal atawa vertikal.
5. Lumaku pikeun cai, minyak uap, asam nitrat, asam asétat, média pangoksidasi kuat jeung média lianna.

Soft Seal Dual Plate Check Valve
