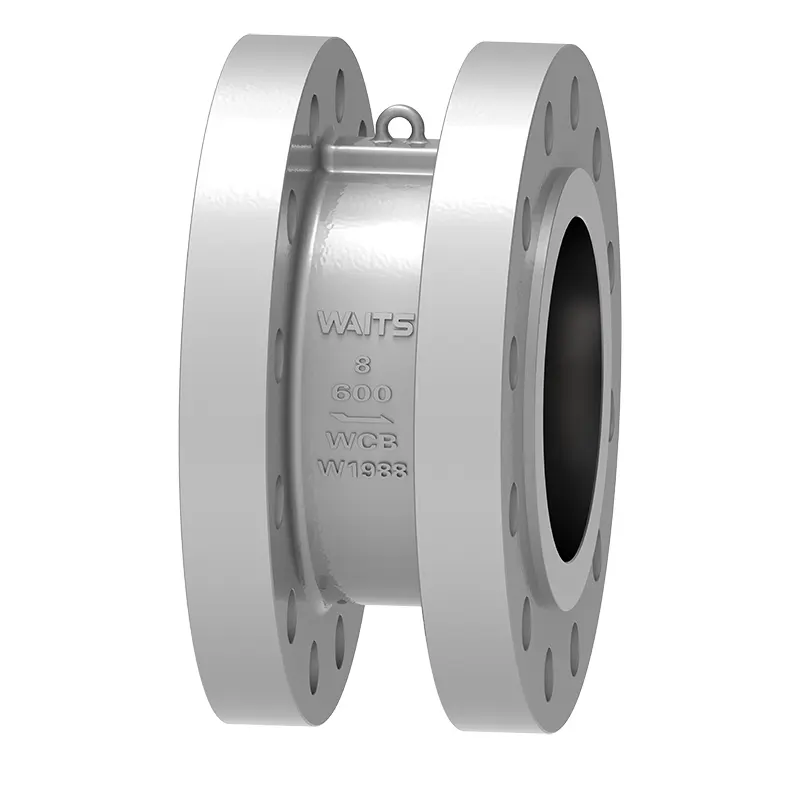

Dual Plate Cék klep

Salaku produsén klep profésional, Waits tiasa ngarojong produksi klep dipariksa plat dual ngaropéa mun hadé minuhan kaperluan konsumén béda. Dina hal sealing, klep cek ieu tiasa dina sagala rupa bentuk sapertos karét, PTFE, sareng awak. Kustomisasi bisa minuhan standar béda kayaning API / DIN / JIS nurutkeun pangabutuh customer.

Kirim Pananya

Panjelasan Produk

Piring kukupu tina klep cek plat duaan nyaéta dua semicircles, sareng cakram klep anu dimuat cinyusu ditunda dina pin nangtung sentral. Nalika klep dibuka, gaya gabungan tina cairan aya di tengah permukaan klep disc sealing, sarta titik aksi gaya rojongan spring aya di puseur beungeut disc klep, ku kituna akar klep nu. disc muka heula, kukituna Ngahindarkeun maké beungeut sealing nu lumangsung nalika disc klep tina klep konvensional heubeul dibuka, sarta éféktif ngaronjatkeun durability nu.
Nalika laju aliran slows turun, dina aksi gaya réaksi spring torsion, disc klep laun ngadeukeutan korsi klep, sarta klep dipariksa plat dual asup kana tahap nutup slow. Nalika cairan ngalir deui, aksi gabungan tina gaya disc klep jeung gaya réaksi spring torsion naek nutup tina disc klep sasuai, asup kana tahap nutup gancang. Ieu sacara efektif ngirangan dampak palu cai sareng ngirangan cilaka palu cai. Nalika nutup, aksi titik gaya spring ngabalukarkeun luhureun disc klep nutup heula, nyegah akar disc klep ti biting.

Standar Palaksanaan

Standar desain	API594, API6D, ASME B16.34
Standar flange	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Métode sambungan	Jenis Wafer, Tipe Flange, Lug Typt,
Nguji jeung narima	API598, API 6D,
Panjang struktural	API594, API6D, DIN3202
Tingkat tekanan sareng suhu	ASME B16.34, DIN2401
Desain anti korosi	NACE MR 0103, NACE MR 0175. ISO15156

Aplikasi

Ukuran	NPS 2”~ NPS 60″ DN50 ~ DN1500
Rentang tekanan	CL150 ~CL2500 PN10~ PN420
Rentang suhu	；-196°C ~ +600°C
Rentang aplikasi	Éta cocog pikeun sagala rupa média sapertos cai, minyak uap, asam nitrat, asam asétat, média pangoksidasi anu kuat, jsb.
Awak klep	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
plat klep	Forgings: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
korsi klep	Bahan awak, 13CR, stainless steel 304/316, monel, cemented carbide, alloy 20, alloy tambaga, jsb.
Batang klep	A182 F6a, 17-4PH, F304 F316, F51, ...

Fitur kinerja

1. Klep cek plat dual diwangun ku awak klep, disc klep, aci klep jeung cinyusu, jsb Ieu adopts sambungan clamp-tipe jeung struktur kompak.
2. Piring kukupu dua semicircles, jeung cinyusu dipaké pikeun reset kapaksa. Beungeut sealing bisa dilas ku bahan tahan maké atawa dijejeran ku karét. Mibanda rupa-rupa pamakéan sarta sealing dipercaya.
3. The nutup stroke tina disc klep téh pondok, sarta éta cinyusu-sarat, kalawan speed nutup gancang, nu bisa ngurangan fenomena palu cai.
4. Ieu cocog pikeun kasempetan kalawan spasi instalasi kawates, sarta bisa dipaké pikeun pipelines horizontal atawa nangtung.
5. Ieu bisa dilarapkeun ka sagala rupa média kayaning cai, minyak uap, asam nitrat, asam asétat, sedeng pangoksidasi kuat, jsb.
