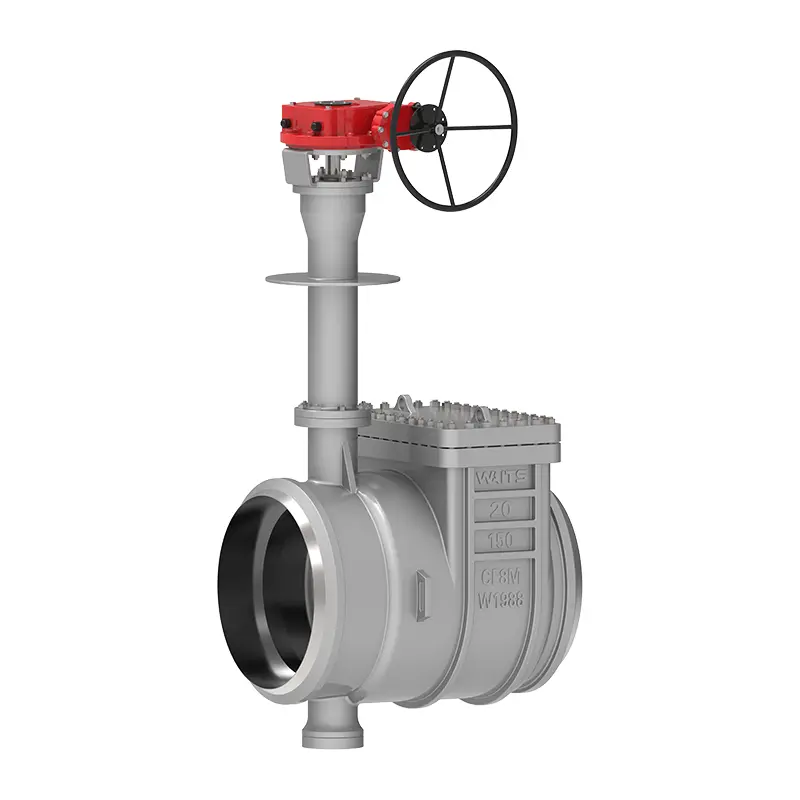

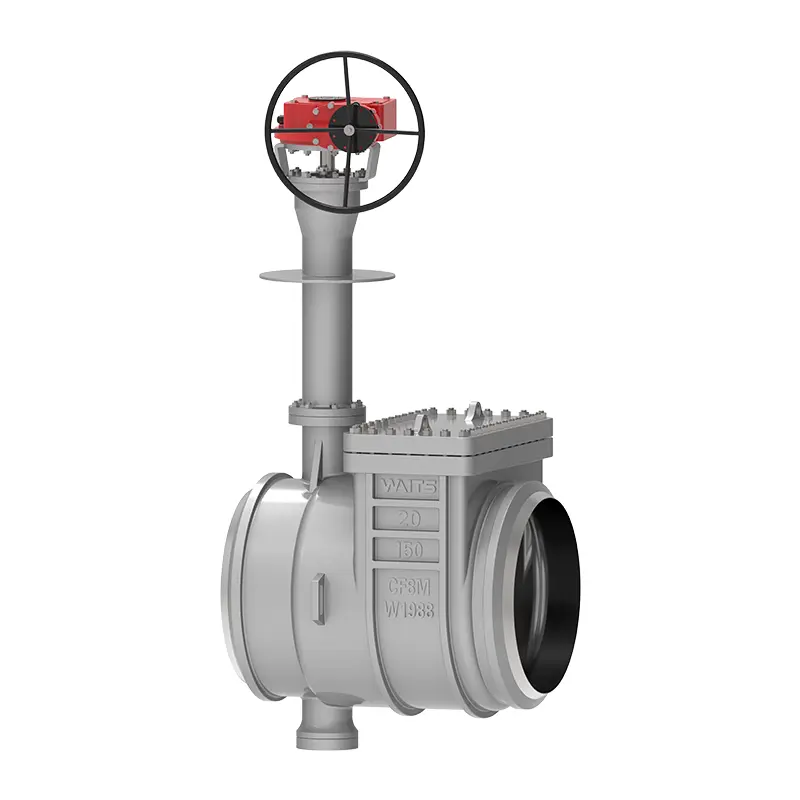

Cryogenic Top Éntri Kukupu klep

Klep kukupu Éntri luhur Cryogenic, klep anu diproduksi ku basis produksi profésional Waits, gaduh suplai stabil sareng kinerja anu luhur, khususna cocog pikeun lingkungan suhu anu rendah pisan. Kami sadar pisan yén kualitas produk mangrupikeun inti produksi sareng penjualan, sareng bakal nyayogikeun anjeun jasa saatos penjualan anu komprehensif, ngarep-arep ngawangun hubungan koperasi jangka panjang sareng anjeun.

Kirim Pananya

Panjelasan Produk

Klep kukupu éntri luhur cryogenic nyaéta klep kukupu anu umurna panjang, hemat energi. Kami aktip ngenalkeun téknologi anyar dina rarancang sareng produksi, sareng tim profésional industri ngawaskeun petunjuk sapanjang prosés.
Komponén klep kukupu ieu utamana ngawengku awak klep, piring kukupu, ring sealing, mékanisme transmisi, jsb Desain struktural adopts dua diménsi atawa tilu diménsi prinsip saendeng, sarta prosés anyar sealing elastis atawa teuas tur lemes multi-tingkat. kasaluyuan sealing dipaké pikeun ngurangan torsi dina operasi, nu leuwih hemat kuli jeung énergi-hemat.
Dina waktos anu sami, résistansi korosi sadayana, résistansi suhu luhur sareng résistansi ngagem tina klep kukupu éntri luhur cryogenic ogé alus teuing, anu cukup pikeun ngatasi rupa-rupa kaayaan kerja anu kompleks tanpa pangropéa atanapi panggantian sering.

Standar Palaksanaan

Standar desain	API 609, EN 593, GB/T 24925
Standar flange	ASME B16.25 (BW)
Desain tahan seuneu	API 607, API 6FA
Métode sambungan	BW, RF
Panarimaan uji suhu normal	API 598, ANSI/FCI 70-2, EN 12266, ISO 5208
Low temperature test acceptance	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Panjang struktural	API 609,ASME B16.10， EN 558, ISO 5752
Tingkat tekanan sareng suhu	ASME B16.34,
Standar leakage low	ISO 15848-1, API 622
Desain anti korosi	NACE MR 0103 ，NACE MR 0175

Aplikasi

Ukuran	NPS3 ~ NPS48 DN80~ DN1200
Rentang tekanan	CL150~CL1500 PN6~ PN250
Rentang suhu	-196°C ~ +150°C
Rentang aplikasi
Drive mode	Manual, pneumatic, listrik
Awak klep	A351 CF3, CF8, CF3M, CF8M jsb.
plat klep	A351 CF3, CF8, CF3M, CF8M jsb.
korsi klep	stainless steel + STL; stainless steel + grafit
Batang klep	XM-19, Gr660 Ty2 / HT

Fitur kinerja

1. The cryogenic luhur Éntri klep kukupu dirancang kalayan edges bevel ganda na eccentricity leutik. torsi na ngahontal tingkat ngarah (40% ~ 60% tina peers na), sarta cocog harga listrik sarta pneumatic pisan nguntungkeun;
2. The klep korsi jeung ring sealing dirancang salaku bagian misah, sarta klep ngabogaan port inspeksi pikeun pangropéa gampang tur ngagantian.
3. The klep plat na klep bobot anu dirancang kalayan kenop ganda luhur jeung ka handap, nu moal neangan nyangkut dina hawa low, sarta boga API 609 design anti ngalayang;
4. Beungeut sealing boga ampir enol maké jeung hirup layanan panjang;
5. Mibanda rupa-rupa aplikasi, kaasup alat suhu ultra-low kayaning LNG, propiléna, sarta étiléna;
6. Ieu leaks API598 dina suhu kamar jeung 1/3 tina BS6364 dina hawa low. Ieu meets sarat sealing positif jeung sabalikna tina BS6364 dina hawa low;
7. Awak klep na korsi klep mangrupakeun komponén misah, sarta korsi klep na sealing ring bisa dijieun tina bahan béda;
8. Tilu eccentricities: garis puseur aci nyimpang tina garis puseur beungeut sealing, garis puseur aci rada nyimpang ti garis puseur pipa, sarta garis puseur awak klep beungeut sealing (cone serong. ) ngabentuk posisi sudut sareng garis tengah pipa;
