Kumaha Extended Stem Gear Flange Butterfly Valve Ngarengsekeun Halangan Operasi pikeun Sistem Pipa Industri Dikubur sareng Insulated?

1. Komposisi Struktural lengkep sareng Prinsip Kerja Inti

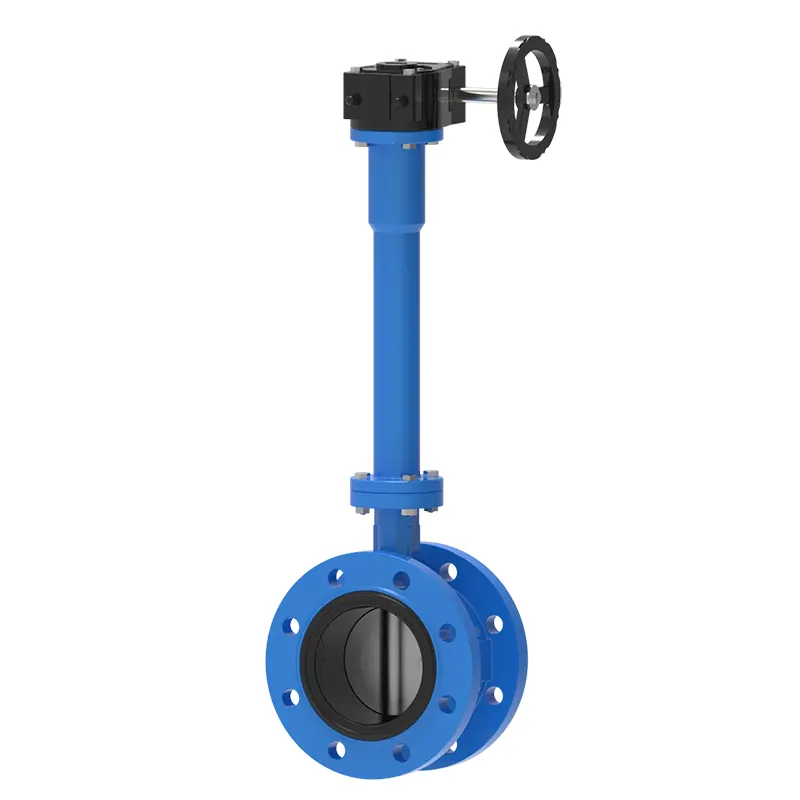

1.1 Perenah komponén pamisah of Flange, Ngalegaan Batang jeung Gear Girang

Tilu modul fungsional inti ngabentuk sakabeh awak klep, masing-masing ngalaksanakeun sambungan pipa bebas, transmisi torsi sareng tugas pangaturan aliran masing-masing. Awak klep ganda-flanged ngadopsi formulir sambungan bolted full-rupi, nu ngabentuk sendi sealing kaku jeung flanges pipa cocog, Ngahindarkeun résiko leakage sedeng disababkeun ku clamping leupas tina valves wafer dina turun naek tekanan jangka panjang. Majelis batang anu dipanjangkeun mangrupikeun bagian anu paling béda dibandingkeun sareng klep kukupu umum, anu ngalegaan roda tangan operasi gear kana taneuh atanapi platform alat anu tiasa diaksés, misahkeun posisi operasi tina bagian awak klep anu dikubur atanapi insulated.

Kotak pangurangan gear cacing dipasang dina luhureun batang anu dipanjangkeun ngarobih torsi ageung anu dipikabutuh pikeun rotasi cakram diaméterna ageung kana gaya operasi handwheel anu hampang, anu sacara efektif ngirangan intensitas tenaga kerja fisik pikeun operator. Di jero kotak gear, cacing precision sareng struktur meshing roda cacing tiasa ngonci piringan di mana-mana sudut pambukaan tanpa fixtures positioning bantu, sadar kaayaan régulasi aliran tetep stabil pikeun operasi pipa lila. Sadaya bagian transmisi di jero batang nambahan ngadopsi sambungan spline terpadu, mastikeun rotasi sinkron antara gear handwheel jeung disc kukupu internal tanpa slip transmisi sanggeus rébuan muka jeung nutup siklus.

• Sambungan kaku flange ganda ningkatkeun stabilitas sealing sakabéh dina turun naek tekanan
• Titik operasi mindahkeun batang anu dipanjangkeun anu tiasa disaluyukeun tina daérah anu dikubur / insulasi
• Pangurangan gear cacing motong torsi operasi pikeun pangaturan pipa haliber ageung
• Struktur gagang spline terpadu ngaleungitkeun résiko gagalna slip transmisi

1.2 Interception Sedeng jeung Mékanisme Regulasi Aliran

Cakram kukupu sirkular dibereskeun dina tungtung handap bobot nambahan rotates 90 derajat sabudeureun sumbu sentral nangtung pikeun ngalengkepan lawang pinuh, throttling parsial jeung nutup pinuh tina cross-bagian pipa. Nalika disc rotates sajajar jeung arah aliran sedeng, pipa ngabentuk hiji petikan unobstructed; nalika puteran jejeg arah aliran, ujung luar disc raket fits ring sealing elastis jero awak klep pikeun ngawujudkeun enol leakage interception cairan, gas jeung média campuran. Kotak gear kalawan skala sudut akurat bisa nyaluyukeun sudut rotasi disc dina 0-90 derajat, merealisasikan régulasi aliran linier kontinyu tinimbang ngan kontrol switch dua kaayaan valves cecekelan basajan.

Batang anu dipanjangkeun dilengkepan ku komponén sealing packing multi-lapisan dina gabungan awak klep sareng leungeun baju anu dipanjangkeun, anu nyegah médium pipa tina seep ka luhur sapanjang jurang bobot ka daérah drive gear, ngahindarkeun karat gear sareng polusi sedeng bagian operasi. The packing set bisa diganti tanpa nyoplokkeun sakabeh klep tina pipa salila pangropéa engké, greatly nyederhanakeun dina loka karya perbaikan dikubur valves nu hese ngabongkar.

2. Bahan cocog Standar pikeun Awak, Batang jeung Komponén Sealing

2.1 Klep Awak na Disc Klasifikasi Bahan pikeun Lingkungan Media Béda

Pilihan kelas bahan langsung nangtukeun siklus operasi stabil jangka panjang klep dina hawa sedeng husus sarta kaayaan korosi. Awak klep beusi ulet kalawan palapis epoxy loba dipaké dina suplai cai kota, panyalindungan seuneu jeung cooling pipelines cai, kalawan lalawanan alus mun erosi sedeng cai nétral jeung kasusah processing manufaktur low. Awak baja karbon WCB cocog pikeun uap-suhu luhur jeung pipa conveying minyak, ngajaga kakuatan mékanis stabil dina suhu sedeng nepi ka 425 ℃. Awak stainless steel CF8 / CF8M cocog sareng asam-basa kimia campuran sedeng sareng saluran pipa cai anu ngandung uyah basisir, nolak korosi anu disababkeun ku ion klorida.

Bahan cakram kukupu kedah konsisten sareng kelas résistansi korosi awak klep pikeun nyegah korosi éléktrokimia antara permukaan kontak logam anu béda. Cakram overlay stainless steel dikonpigurasi pikeun kaayaan kerja sedeng corrosive, sedengkeun disc alloy parunggu dipilih pikeun pipa sirkulasi cai laut pikeun nyegah adhesion organisme laut sareng karusakan korosi éléktrolitik. Kabéh blanks casting logam ngaliwatan perlakuan relief stress sanggeus ngabentuk pikeun ngaleungitkeun setrés deformasi internal dihasilkeun salila casting, nyegah awak klep cracking dina lingkungan tiis tur panas alik.

2.2 Ngalegaan Batang jeung Gear Box Standar Bahan Transmisi internal

Batang anu dipanjangkeun nanggung beban torsi anu diulang-ulang dina siklus pambukaan sareng nutup jangka panjang, janten baja tahan karat 410 atanapi bahan alloy 4140 diadopsi, kalayan kontrol karasa anu ketat pikeun ngahindarkeun galling sareng narekahan nalika transmisi torsi. Leungeun pelindung luar tina batang nambahan ngagunakeun pipa baja seamless kalawan palapis anti karat, isolating Uap taneuh jero taneuh sarta pipa insulasi termal uap ti ngahubungan aci transmisi torsi inti, greatly manjangkeun umur jasa tina assembly bobot lengthened dikubur di jero taneuh salila sababaraha taun.

Cacing sareng roda cacing di jero kotak gear ngadopsi alloy parunggu anu cocog sareng struktur cacing baja karbon, anu ngabentuk pasangan gesekan diri nalika rotasi meshing, ngirangan frékuénsi pangropéa gajih biasa. Cangkang kotak gear nganggo alloy aluminium tuang kalayan beurat hampang sareng résistansi oksidasi anu kuat, anu moal ngahasilkeun lapisan karat beurat pikeun ngahalangan rotasi handwheel saatos paparan luar jangka panjang atanapi panempatan kolong bawah tanah.

3. Aliran Instalasi Standar pikeun Layouts Pipa Dikubur na Insulated

3.1 Pipa Pra-Pamasangan sareng Léngkah Konfirmasi Parameter

Sateuacan ngangkat sareng ngahubungkeun awak klep, teknisi kedah mastikeun tilu parameter ngaropéa inti produk pikeun cocog sareng perenah pipa dina situs: jerona dikubur atanapi ketebalan insulasi pikeun nangtukeun panjang batang anu diperyogikeun, tekanan nominal pipa pikeun milih kelas tekanan flange anu cocog, sareng jinis sedeng pikeun mariksa naha piringan sareng bahan sealing sarat sarat anti korosi. Panjang bobot anu teu cocog bakal nyababkeun roda gigina tilelep kana kolong anu dikubur atanapi ditutupan ku insulasi pipa, kaleungitan operability; kelas tekanan flange mismatched bakal ngakibatkeun flange gasket leakage dina tekanan design pipa.

Ngabersihan permukaan flange sealing tina pipelines hareup jeung pungkur tuntas, miceun slag las, bintik karat jeung kantétan partikel teuas, pikeun nyegah scratch ruksakna gasket sealing elastis salila baud tightening. Tempatkeun gasket datar non-logam anu cocog antara dua kelompok flanges, sareng align sadayana liang baud flange sacara horisontal pikeun nyegah ekstrusi saendeng tina gasket disababkeun ku pamasangan offset awak klep, anu bakal ngabentuk petikan bocor sedeng lokal saatos operasi jangka panjang.

3.2 Dikubur Pipeline Husus Maneuh jeung Batang Protection Operasi

Saatos flange awak klep pinuh bolted na fastened ku cross symmetrical tightening runtuyan, eusian gradasi pasir sabudeureun awak klep pikeun compaction layered, Ngahindarkeun batu teuas badag langsung extruding cangkang klep pikeun ngahasilkeun deformasi lokal. Leungeun pelindung luar tina gagang anu dipanjangkeun kedah dibungkus ku bahan anti korosi anti cai anu digulung tina awak klep kana platform operasi taneuh, ngahalangan cai taneuh sareng taneuh korosif tina ngahubungi bagian logam batang. Panutup liang pelindung anu kerung ditangtayungan dina tungtung taneuh tina bobot, anu tiasa dibuka langsung pikeun ngoperasikeun roda tangan tanpa penggalian taneuh anu ageung salami pamariksaan sareng panyesuaian engké.

Pikeun pamasangan pipa jero ruangan anu kandel, cagar saluran nangtung anu cocog sareng diameter luar batang anu dipanjangkeun dina posisi bungkus insulasi pipa, ulah mungkus katun insulasi termal sakitar kotak gear sareng batang bagian anu kakeunaan, pikeun nyegah akumulasi panas tina ngagancangkeun karusakan grease pelumas sareng sepuh tina bagian sealing packing luhur. Saatos instalasi, ngalaksanakeun pinuh stroke bubuka jeung nutup test tina handwheel pikeun pariksa yen disc rotates tanpa jamming sarta indikasi skala sudut konsisten jeung kaayaan interception aliran sabenerna.

• Cross symmetrical flange baud tightening pikeun nyegah gasket leakage Tonjolan saendeng
• Bungkus pelindung tahan cai pikeun bagian anu dikubur batang panjang ngalawan korosi taneuh
• Cagar saluran nangtung mandiri pikeun batang pikeun nyegah kotak gear bungkus insulasi
• Pinuh stroke buka-nutup test pikeun ngaleungitkeun disc jamming bahaya disumputkeun sanggeus instalasi

4. Skenario Aplikasi Pipeline Industri sareng Kota Utama

4.1 Pasokan Cai Bawah Tanah sareng Jaringan Pipa Perlindungan Seuneu

Pipa distribusi cai kota kota sareng pipa cingcin pemadam seuneu anu dikubur mangrupikeun widang anu paling umum pikeun klep flange batang anu dipanjangkeun ieu. Paling cabang pipa utama diteundeun handap beungeut jalan atawa taneuh beubeur héjo, sarta valves pondok-batang biasa merlukeun penggalian jalan badag skala unggal waktos adjustment aliran atawa pipa cut-off pangropéa dilumangsungkeun, nu brings gangguan hébat kana lalulintas kota jeung kahirupan nyicingan sapopoé.Ngalegaan Batang Gear Flange Kukupu klepManjangkeun roda handwheel operasi ka posisi sumur inspeksi taneuh, sareng sadaya operasi pambukaan, nutup sareng aliran throttling tiasa réngsé ngan ukur ku muka panutup sumur, tanpa penggalian permukaan jalan sareng padamelan konstruksi urugan taneuh pipa.

Pipa panyalindungan seuneu Municipal merlukeun kinerja sealing stabil dina surge tekanan sakedapan nalika pompa seuneu dimimitian. Sambungan kaku flange ganda sareng struktur ring sealing elastis multi-lapisan tiasa nanggung dampak tekanan sakedapan tanpa rembesan sedeng. Struktur ngonci diri cacing gear bisa ngajaga klep pinuh kabuka pikeun lila dina kaayaan sayaga poean, sarta moal otomatis nutup alatan Geter dampak aliran cai pipa, mastikeun petikan cai tarung seuneu unobstructed dina période tanggap darurat.

4.2 Pabrik Insulated Sedeng Conveying Pipelines

Pabrik kimia uap-suhu luhur, minyak panas sarta pipa brine refrigerated sadayana peryogi lapisan insulasi termal kandel pikeun ngurangan leungitna hawa sedeng sarta nyegah kacilakaan kaduruk permukaan pikeun operator on-situs. Upami klep kukupu batang pondok standar diadopsi, lapisan insulasi sakitar klep kedah dipotong kabuka unggal waktos aliranna disaluyukeun, sareng katun insulasi termal énggal kedah dibungkus deui saatos operasi, nyababkeun runtah-terusan bahan insulasi termal sareng leungitna panas sering tina pipa. Struktur batang anu dipanjangkeun misahkeun kotak gear operasi tina daérah bungkus insulasi, insulasi pipa tiasa terus dibungkus sacara gembleng tanpa motong lokal, ngajaga éfék insulasi termal lengkep tina sadaya pipa pikeun waktos anu lami.

Pamrosésan dahareun skala ageung sareng pipa sirkulasi cai bersih pabrik farmasi ogé milih klep kukupu flange ieu kalayan drive gear batang panjang. Bagian médium kontak stainless steel pinuh cocog sareng standar produksi saniter, sareng mode operasi gear sadar régulasi aliran jarak leutik anu tepat, anu tiasa ngontrol aliran sedeng anu dibutuhkeun ku alat produksi tanpa turun naek aliran ageung langsung mangaruhan stabilitas pangolahan produk.

4.3 Taman Underground Rainwater jeung Kotoran Pipelines

Kampus, taman industri sareng komunitas padumukan dikubur cai hujan sareng pipa dahan kokotor dikubur di handapeun lahan héjo sareng trotoar, kalayan sumur inspeksi anu sumebar ditangtayungan dina interval. Desain batang anu dipanjangkeun tina klep sampurna cocog sareng jero nangtung tina sumur pamariksaan ieu, tanaga pangropéa tiasa langsung ngahontal roda gigi dina sungut sumur tanpa turun sumur jero pikeun operasi. Lapisan anti korosi epoxy awak klep beusi pangleuleusna nolak erosi jangka panjang limbah anu ngandung najis organik, sareng cincin sealing luar anu tiasa digentos tiasa dijaga dina situs tanpa disassembly klep integral tina pipa.

• Pipa cai dikubur Municipal ngaleungitkeun karya penggalian jalan salila adjustment klep
• Insulated pipelines pabrik ulah motong-terusan sarta ulang wrapping tina katun termal
• Seuneu pipeline gear timer ngonci nyegah nutup teu kahaja dina Geter aliran cai
• Palapis anti korosi pipa limbah nyaluyukeun erosi sedeng organik jangka panjang

6. Inspeksi Biasa sareng Pedoman Pangropéa Anti Korosi Jangka Panjang

Lingkungan pamasangan anu dikubur sareng insulasi ngagancangkeun sepuh komponén éksternal klep, ku kituna siklus pamariksaan sareng pangropéa périodik standar kedah dirumuskeun dumasar kana kaayaan kerja anu béda pikeun ngahindarkeun kagagalan sealing ngadadak atanapi gangguan transmisi nalika operasi pipa.Ngalegaan Batang Gear Flange Kukupu klepgeus pamisah replaceable ngagem desain bagian, paling operasi pangropéa bisa réngsé dina situs tanpa shutdown pipa na disassembly klep integral, greatly ngurangan durasi downtime sistem pipa disababkeun ku karya pangropéa.

6.1 Item Inspection rutin bulanan pikeun Bagian Operasi Gear

Buka panutup taneuh atanapi insulasi pipa saluran operasi ditangtayungan, muterkeun handwheel deui mudik pikeun pinuh stroke lawang jeung nutup, niténan naha prosés rotasi boga blocking abnormal jeung noise gesekan abnormal. Pariksa pointer skala sudut kotak gear pikeun ngonfirmasi yén gelar bubuka anu dituduhkeun konsisten sareng kaayaan interception aliran anu sabenerna tina piringan. Ngusap kaluar lebu permukaan jeung noda leutak beueus dina cangkang kotak gear, pariksa naha aya rembesan rembesan sedeng dina batang packing tungtung luhur, sarta catetan jumlah rembesan pikeun susunan ngagantian bungkusan salajengna.

Pikeun kotak gear dipasang dina sumur inspeksi beueus jero taneuh, usap cangkang luar ku rag garing unggal bulan pikeun miceun ogé titik-titik cai condensed napel na beungeut cai, nyegah korosi beueus jangka panjang tina beungeut cangkang alloy aluminium ti ngahasilkeun karuksakan perforation kana internal sealing grease rongga. Upami résistansi rotasi handwheel écés ningkat dibandingkeun sareng catetan pamariksaan sateuacana, gajih pelumas tambahan kedah nyuntik kana kotak gear ngalangkungan nozzle suntikan gajih anu ditangtayungan.

6.2 Taunan Deep Anti Korosi na Sealing Pangropéa ngagantian

Laksanakeun pamariksaan anti korosi lengkep tina leungeun baju pelindung luar gagang anu dipanjangkeun unggal taun, pariksa naha bahan anti karat anti karat luarna parantos retak, ragrag sareng rembesan cai taneuh kana sela leungeun baju. Ruksak anti korosi wrapping bagian kudu ulang tatu jeung bahan coiled waterproof anyar, sarta celah gabungan ieu disegel ku anti karat sealing lem pikeun meungpeuk kontak sedeng corrosive jero taneuh jeung batang logam aci.

Candak kaluar cingcin sealing elastis sepuh jero awak klep ngaliwatan flange disassembly salila pangropéa shutdown pipa taunan, ngaganti eta ku ring sealing anyar cocog hawa sedeng jeung kelas korosi. Pariksa scratch permukaan jeung darajat korosi tina disc kukupu, Polandia sarta ngalereskeun bintik karat minor dina beungeut disc, sarta ngalaksanakeun perlakuan palapis anti korosi suplemén saméméh reinstallation kana awak klep. Kabéh asesoris sealing heubeul diganti digolongkeun sarta didaur ulang luyu jeung standar manajemén runtah industri tanpa discarding acak.

• Tes rotasi handwheel full-stroke bulanan pikeun layar transmisi jamming bahaya disumputkeun
• Gajih pelumas gear tambahan anu pas nalika torsi rotasi jelas ningkat
• Pembungkusan ulang taunan tina lapisan luar anti korosi tahan cai anu rusak
• Ngaganti cingcin sealing jero sepuh salila pipa pangropéa shutdown biasa
